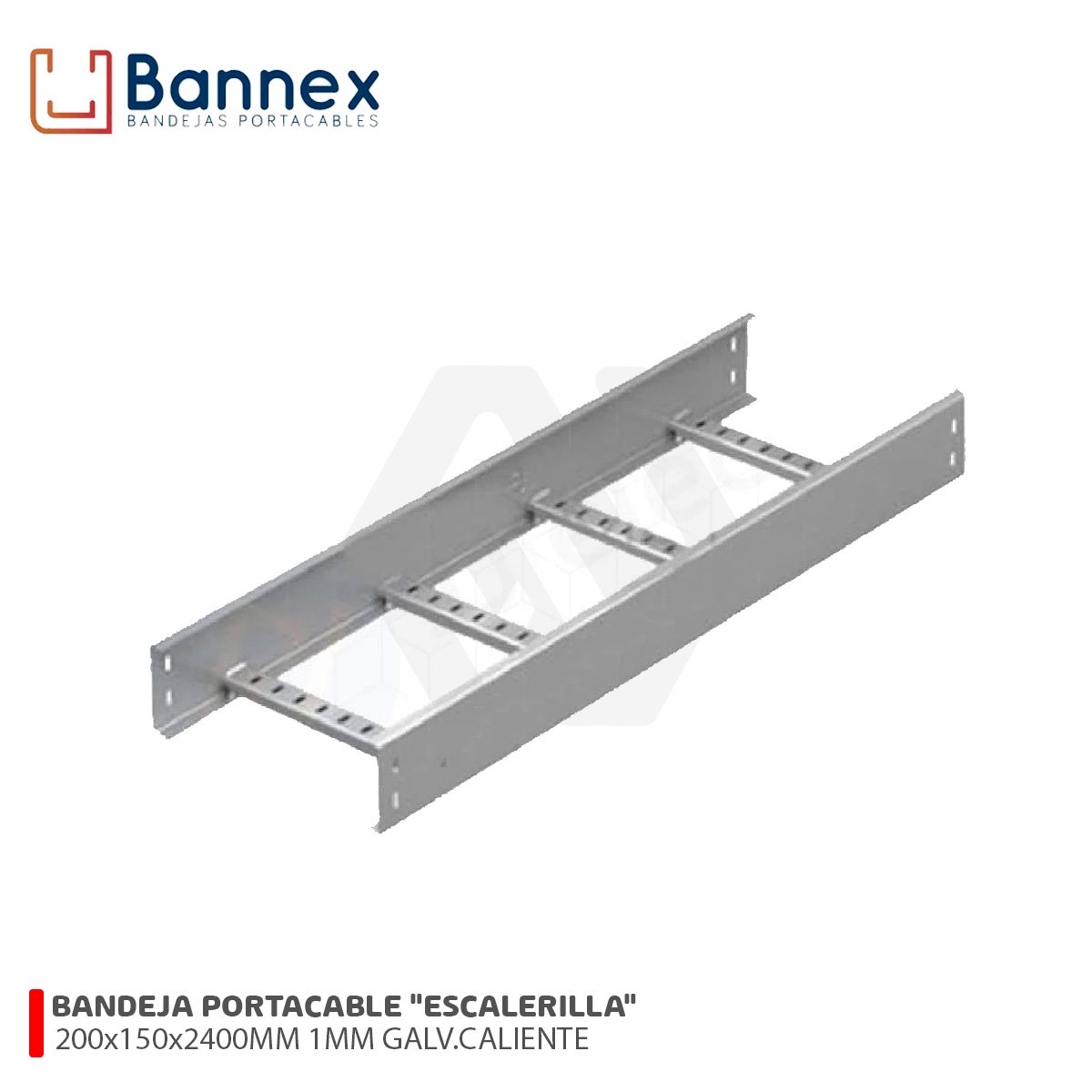

BANDEJA PORTACABLE «ESCALERILLA» 200x150x2400MM 1MM GALVANIZADO CALIENTE C/TAPA, UNION Y PERNERIA BANNEX

Ficha Técnica

  • Norma de fabricación: Desarrollado bajo los criterios técnicos de la Norma NEMA VE-1.
En Stock
Categorías: , , Marca:

Descripción

BANDEJA PORTACABLE «ESCALERILLA» 200x150x2400MM 1MM GALVANIZADO CALIENTE C/TAPA, UNION Y PERNERIA BANNEX

La BANDEJA PORTACABLE «ESCALERILLA» 200x150x2400MM 1MM Bannex es un sistema de canalización estructural abierto, diseñado específicamente para la conducción, soporte y protección de cables de distribución, fuerza o control. Este modelo posee un ancho útil de 200 mm y una altura de peralte (pestaña) de 150 mm. Por lo tanto, proporciona un formato amplio y de perfil extra profundo, ideal para organizar circuitos eléctricos o derivaciones donde se requiere máxima capacidad volumétrica en instalaciones comerciales e industriales. Al contar con un diseño tipo escalera (conformado por rieles laterales unidos por travesaños o peldaños) fabricado en plancha de 1 mm, ofrece una excelente relación entre ligereza y resistencia estructural, permitiendo soportar cargas mecánicas de manera eficiente en instalaciones comerciales e industriales. Su acabado galvanizado por inmersión en caliente garantiza una protección superior contra la corrosión. Además, su arquitectura abierta facilita la máxima ventilación, la rápida inspección visual y un mantenimiento simplificado de las redes eléctricas.

  • Eficiencia en fijación y amarre: Los peldaños espaciados regularmente sirven como puntos de anclaje de alta resistencia estructural. De este modo, el accesorio permite sujetar, separar y amarrar firmemente cables mediante cintillos o abrazaderas, siendo altamente eficiente tanto en tendidos horizontales como verticales.
  • Alineación y encaje milimétrico: El bastidor prefabricado asegura dimensiones exactas y uniformes en cada tramo. Así pues, los diferentes tramos longitudinales quedan perfectamente encajados y alineados durante el montaje, garantizando la continuidad de la ruta.
  • Suministro e instalación integral: El producto incluye su tapa protectora, uniones de empalme tipo eclisa y pernería adecuada. Como resultado, se minimizan los tiempos de instalación en obra al contar con todos los componentes mecánicos listos para su ensamblaje. Ficha Técnica
  • Producto: Bandeja portacables tipo escalerilla.
  • Marca: Bannex®.
  • Ancho útil (A): 200 mm.
  • Altura de peralte (H): 150 mm.
  • Longitud por tramo (L): 2400 mm.
  • Espesor de la plancha (E): 1 mm.
  • Material base: Plancha de acero al carbono (1 mm).
  • Acabado del material: Galvanizado en caliente (Hot-dip galvanized).
  • Norma de fabricación: Desarrollado bajo los criterios técnicos de la Norma NEMA VE-1.
  • Configuración de base: Escalerilla (rieles longitudinales y travesaños transversales).
  • Accesorios incluidos: Tapa de protección superior, juntas de unión tipo eclisa plana y pernería completa.
  • Kit de pernería: Pernos de cabeza redonda y cuello cuadrado (coche) de 1/4"x3/4" provistos de arandela plana, arandela de presión y tuerca.
  • Cantidad de fijaciones: Pernos de sujeción por cada pieza de unión adecuados para el formato de altura H=150.
