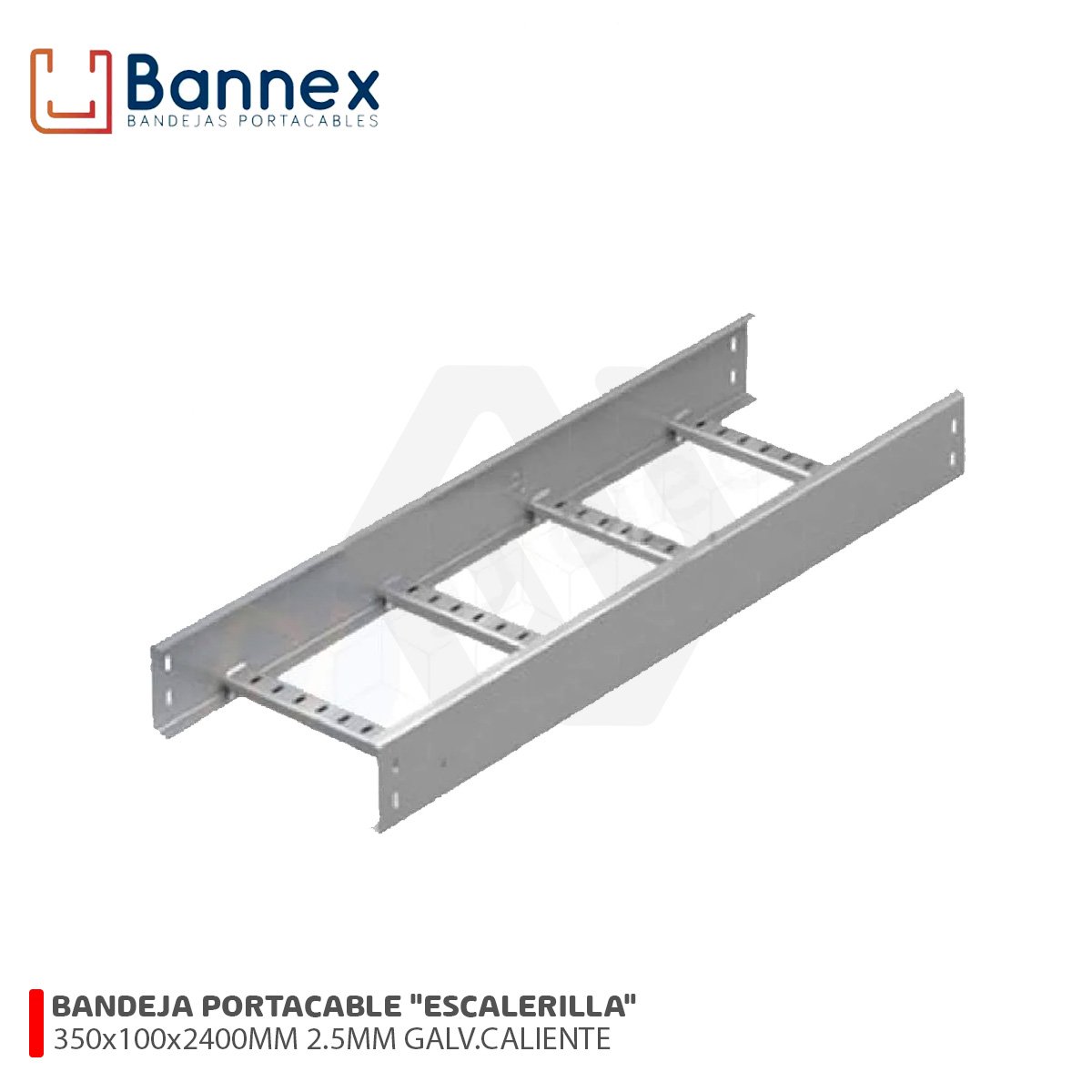

BANDEJA PORTACABLE «ESCALERILLA» 350x100x2400MM 2.5MM GALVANIZADO CALIENTE C/TAPA, UNION Y PERNERIA BANNEX

Ficha Técnica

  • Norma de fabricación: Desarrollado bajo los criterios técnicos de la Norma NEMA VE-1.
En Stock
Categorías: , , Marca:

Descripción

BANDEJA PORTACABLE «ESCALERILLA» 350x100x2400MM 2.5MM GALVANIZADO CALIENTE C/TAPA, UNION Y PERNERIA BANNEX

La BANDEJA PORTACABLE «ESCALERILLA» 350x100x2400MM 2.5MM Bannex es un sistema de canalización estructural abierto, diseñado específicamente para la conducción, soporte y protección de cables de distribución, fuerza o control. Este modelo posee un ancho útil de 350 mm y una altura de peralte (pestaña) de 100 mm. Por lo tanto, proporciona un formato muy amplio y de perfil profundo, ideal para organizar circuitos eléctricos o derivaciones donde se requiere gran capacidad volumétrica en instalaciones comerciales e industriales. Al contar con un diseño tipo escalera (conformado por rieles laterales unidos por travesaños o peldaños) fabricado en plancha de 2.5 mm, ofrece una máxima robustez y resistencia estructural, permitiendo soportar cargas mecánicas extrapesadas de manera muy eficiente. Su acabado galvanizado por inmersión en caliente garantiza una protección superior contra la corrosión. Además, su arquitectura abierta facilita la máxima ventilación, la rápida inspección visual y un mantenimiento simplificado de las redes eléctricas.

  • Eficiencia en fijación y amarre: Los peldaños espaciados regularmente sirven como puntos de anclaje de alta resistencia estructural. De este modo, el accesorio permite sujetar, separar y amarrar firmemente cables mediante cintillos o abrazaderas, siendo altamente eficiente tanto en tendidos horizontales como verticales.
  • Alineación y encaje milimétrico: El bastidor prefabricado asegura dimensiones exactas y uniformes en cada tramo. Así pues, los diferentes tramos longitudinales quedan perfectamente encajados y alineados durante el montaje, garantizando la continuidad de la ruta.
  • Suministro e instalación integral: El producto incluye su tapa protectora, uniones de empalme tipo eclisa y pernería adecuada. Como resultado, se minimizan los tiempos de instalación en obra al contar con todos los componentes mecánicos listos para su ensamblaje. Ficha Técnica
  • Producto: Bandeja portacables tipo escalerilla.
  • Marca: Bannex®.
  • Ancho útil (A): 350 mm.
  • Altura de peralte (H): 100 mm.
  • Longitud por tramo (L): 2400 mm.
  • Espesor de la plancha (E): 2.5 mm.
  • Material base: Plancha de acero al carbono (2.5 mm).
  • Acabado del material: Galvanizado en caliente (Hot-dip galvanized).
  • Norma de fabricación: Desarrollado bajo los criterios técnicos de la Norma NEMA VE-1.
  • Configuración de base: Escalerilla (rieles longitudinales y travesaños transversales).
  • Accesorios incluidos: Tapa de protección superior, juntas de unión tipo eclisa plana y pernería completa.
  • Kit de pernería: Pernos de cabeza redonda y cuello cuadrado (coche) de 1/4"x3/4" provistos de arandela plana, arandela de presión y tuerca.
  • Cantidad de fijaciones: Pernos de sujeción por cada pieza de unión adecuados para el formato de altura H=100.
