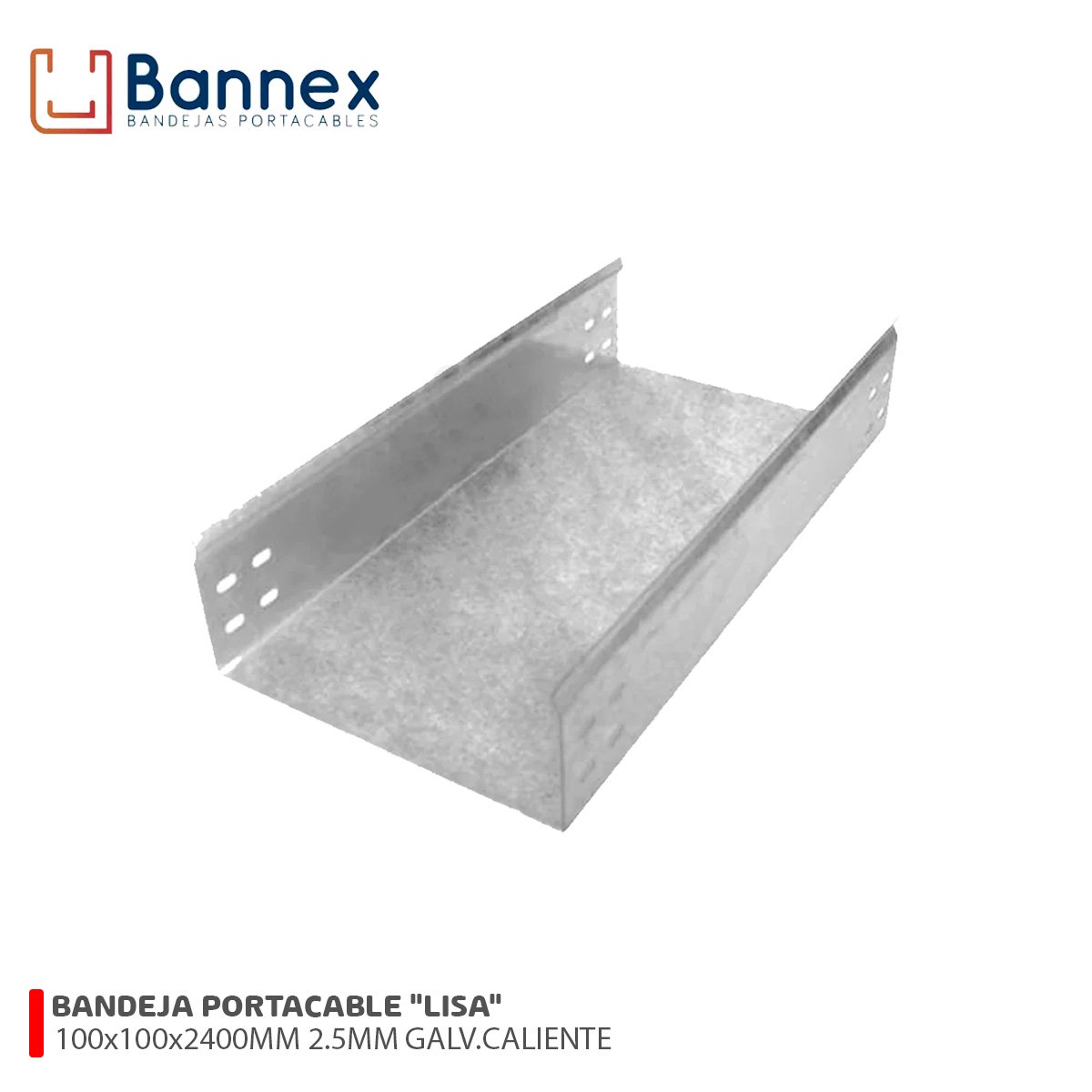

BANDEJA PORTACABLE «LISA» 100x100x2400MM 2.5MM GALVANIZADO CALIENTE C/TAPA, UNION Y PERNERIA BANNEX

Ficha Técnica

  • Norma de fabricación: Desarrollado bajo los criterios técnicos de la Norma NEMA VE-1.
En Stock
Categorías: , , Marca:

Descripción

BANDEJA PORTACABLE «LISA» 100x100x2400MM 2.5MM GALVANIZADO CALIENTE C/TAPA, UNION Y PERNERIA BANNEX

La BANDEJA PORTACABLE «LISA» 100x100x2400MM 2.5MM Bannex es un sistema de canalización estructural cerrado, diseñado específicamente para la conducción, soporte continuo y protección integral de cables de distribución, fuerza, control o telecomunicaciones. Este modelo posee un ancho útil de 100 mm y una altura de peralte (pestaña) de 100 mm. Por lo tanto, proporciona un formato estrecho y profundo, ideal para organizar circuitos eléctricos o derivaciones de bajo a mediano volumen en espacios confinados o reducidos donde se requiere mayor capacidad volumétrica vertical. Al contar con un diseño de fondo liso (sólido) fabricado en plancha de 2.5 mm, ofrece una resistencia estructural extrema y un soporte continuo para cargas muy pesadas, permitiendo proteger los cables contra daños mecánicos, polvo y elementos externos en instalaciones comerciales, industriales y mineras. Su acabado galvanizado por inmersión en caliente garantiza una protección superior contra la corrosión. Además, su arquitectura cerrada (al complementarse con su tapa) proporciona un nivel adicional de seguridad, aislamiento y limpieza para las redes eléctricas.

  • Facilidad de tendido de cables: La superficie interior lisa y libre de aristas asegura que el revestimiento de los cables no sufra raspaduras ni daños durante el proceso de tracción e instalación. De este modo, se garantiza la total seguridad del aislamiento de los conductores.
  • Alineación y encaje milimétrico: El perfil prefabricado asegura dimensiones exactas y uniformes en cada tramo. Así pues, los diferentes tramos longitudinales quedan perfectamente encajados y alineados durante el montaje, garantizando la continuidad de la ruta.
  • Suministro e instalación integral: El producto incluye su tapa protectora, uniones de empalme tipo eclisa y pernería adecuada. Como resultado, se minimizan los tiempos de instalación en obra al contar con todos los componentes mecánicos listos para su ensamblaje. Ficha Técnica
  • Producto: Bandeja portacables tipo lisa (fondo sólido).
  • Marca: Bannex®.
  • Ancho útil (A): 100 mm.
  • Altura de peralte (H): 100 mm.
  • Longitud por tramo (L): 2400 mm.
  • Espesor de la plancha (E): 2.5 mm.
  • Material base: Plancha de acero al carbono (2.5 mm).
  • Acabado del material: Galvanizado en caliente (Hot-dip galvanized).
  • Norma de fabricación: Desarrollado bajo los criterios técnicos de la Norma NEMA VE-1.
  • Configuración de base: Lisa / Sólida (sin perforaciones).
  • Accesorios incluidos: Tapa de protección superior, juntas de unión tipo eclisa plana y pernería completa.
  • Kit de pernería: Pernos de cabeza redonda y cuello cuadrado (coche) de 1/4"x3/4" provistos de arandela plana, arandela de presión y tuerca.
  • Cantidad de fijaciones: Pernos de sujeción por cada pieza de unión adecuados para el formato de altura H=100.
