BANDEJA PORTACABLE «PERFORADA» 1000x60x2400MM 2MM GALVANIZADO CALIENTE C/TAPA, UNION Y PERNERIA BANNEX

Ficha Técnica

  • Norma de fabricación: Desarrollado bajo los criterios técnicos de la Norma NEMA VE-1.
En Stock
Categorías: , , Marca:

Descripción

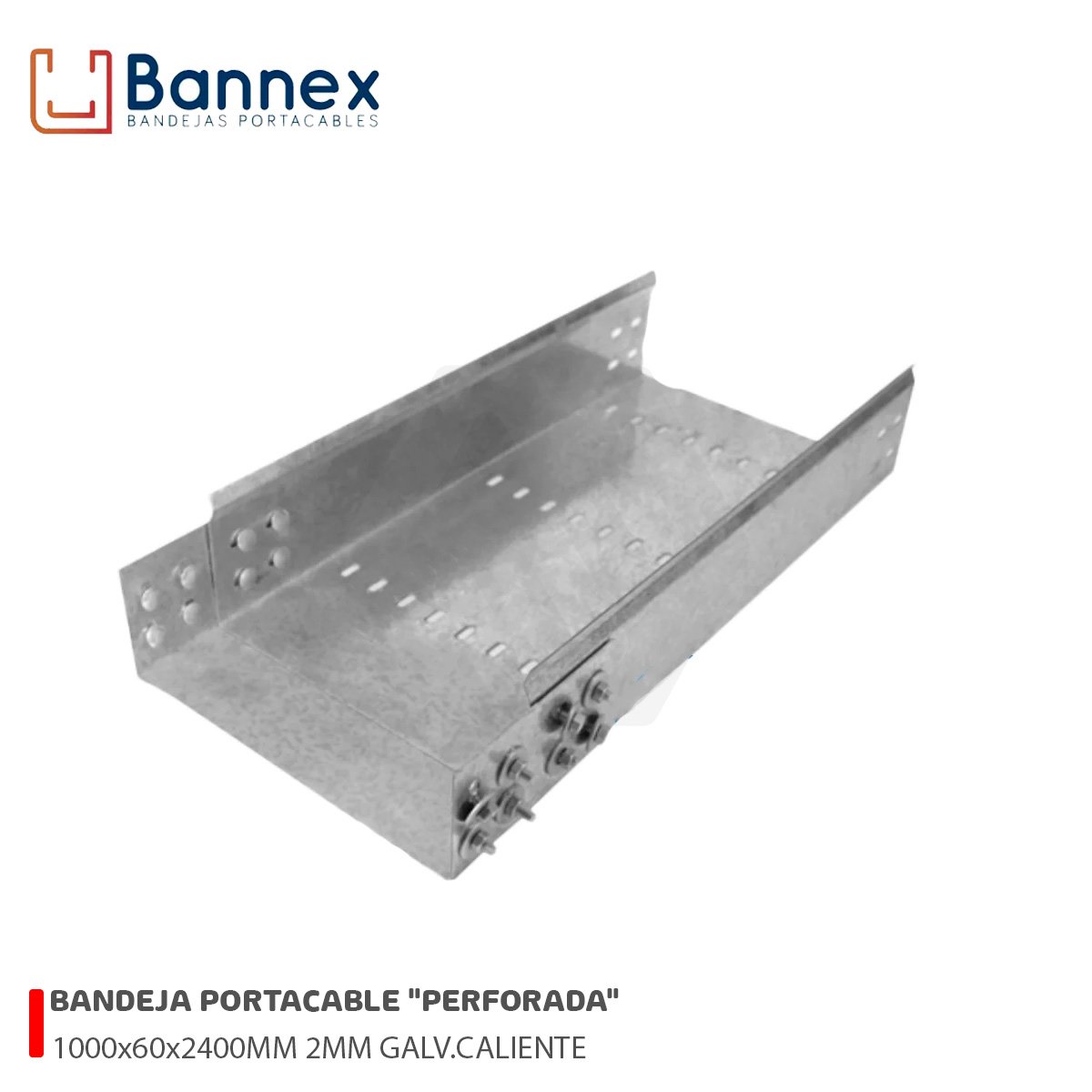

BANDEJA PORTACABLE «PERFORADA» 1000x60x2400MM 2MM GALVANIZADO CALIENTE C/TAPA, UNION Y PERNERIA BANNEX

La BANDEJA PORTACABLE «PERFORADA» 1000x60x2400MM 2MM Bannex es un eficiente sistema de canalización abierto, diseñado para garantizar el soporte continuo, la organización y la correcta ventilación de conductores de fuerza, control y telecomunicaciones. Con un formato de 1000 mm de ancho por 60 mm de peralte, ofrece una solución de capacidad y amplitud extrema ideal para distribuciones de cableado de ultra alta densidad o las troncales principales de mayor envergadura donde se requiere manejar volúmenes excepcionales de cables manteniendo un perfil bajo. Su estructura, fabricada en plancha de acero de 2.0 mm, brinda la máxima robustez y resistencia mecánica estructural para su formato, soportando las cargas más exigentes y permitiendo mayores distancias entre apoyos en comparación con espesores menores, mientras que su base con patrón de perforaciones permite una óptima disipación térmica. Además, su acabado galvanizado por inmersión en caliente le otorga máxima durabilidad anticorrosiva, incluso en entornos industriales o exteriores.

  • Fijación y facilidad de tendido: La superficie interior está libre de aristas y rebabas cortantes, asegurando que el revestimiento de los cables no sufra raspaduras. Además, el patrón de perforaciones facilita enormemente el amarre y ordenamiento de los conductores mediante cintillos de sujeción.
  • Alineación y encaje milimétrico: El perfil prefabricado asegura dimensiones exactas y uniformes en cada tramo. Así pues, los diferentes tramos longitudinales quedan perfectamente encajados y alineados durante el montaje, garantizando la continuidad y rigidez de la ruta.
  • Suministro e instalación integral: El producto incluye su tapa protectora, uniones de empalme tipo eclisa y pernería adecuada. Como resultado, se minimizan los tiempos de instalación en obra al contar con todos los componentes mecánicos listos para su ensamblaje. Ficha Técnica
  • Producto: Bandeja portacables tipo perforada.
  • Marca: Bannex®.
  • Ancho útil (A): 1000 mm.
  • Altura de peralte (H): 60 mm.
  • Longitud por tramo (L): 2400 mm.
  • Espesor de la plancha (E): 2.0 mm.
  • Material base: Plancha de acero al carbono estructural de 2.0 mm.
  • Acabado del material: Galvanizado en caliente (Hot-dip galvanized).
  • Norma de fabricación: Desarrollado bajo los criterios técnicos de la Norma NEMA VE-1.
  • Configuración de base: Troquelada/perforada para ventilación y fijación de cables.
  • Accesorios incluidos: Tapa de protección superior, juntas de unión tipo eclisa plana y pernería completa.
  • Kit de pernería: Pernos de cabeza redonda y cuello cuadrado tipo coche de 1/4"x3/4" provistos de arandela plana, arandela de presión y tuerca.
  • Cantidad de fijaciones: Pernos de sujeción por cada pieza de unión adecuados para el formato de altura de 60 mm.
