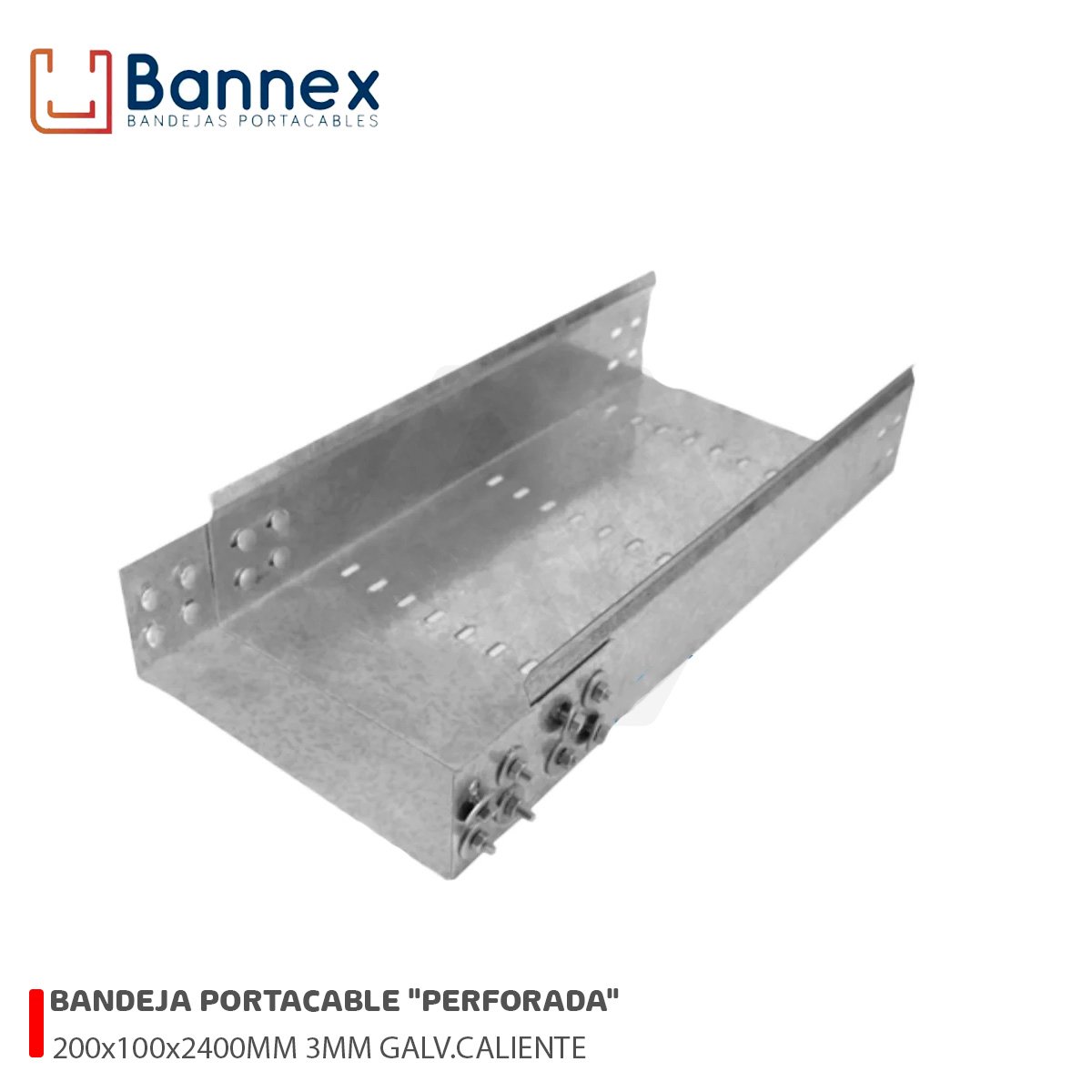

BANDEJA PORTACABLE «PERFORADA» 200x100x2400MM 3MM GALVANIZADO CALIENTE C/TAPA, UNION Y PERNERIA BANNEX

Ficha Técnica

  • Norma de fabricación: Desarrollado bajo los criterios técnicos de la Norma NEMA VE-1.
En Stock
Categorías: , , Marca:

Descripción

BANDEJA PORTACABLE «PERFORADA» 200x100x2400MM 3MM GALVANIZADO CALIENTE C/TAPA, UNION Y PERNERIA BANNEX

La BANDEJA PORTACABLE «PERFORADA» 200x100x2400MM 3MM Bannex es un sistema de canalización de resistencia extrema diseñado para el soporte continuo, organización y ventilación de conductores eléctricos y de telecomunicaciones. Con 200 mm de ancho y 100 mm de peralte, ofrece una solución compacta pero con mayor profundidad, ideal para instalaciones en espacios reducidos que demandan la máxima seguridad estructural. Su estructura súper reforzada en acero de 3 mm de espesor le otorga la mayor capacidad de carga y resistencia mecánica de su categoría, siendo la opción definitiva para instalaciones industriales de muy alta exigencia, soporte de cables en vanos extremadamente largos sin deformación, o entornos sometidos a vibraciones severas. Su base perforada asegura una óptima disipación térmica, mientras que el acabado galvanizado en caliente garantiza una durabilidad anticorrosiva excepcional en entornos mineros, petroleros, industriales pesados o exteriores agresivos.

  • Fijación y facilidad de tendido: La superficie interior está libre de aristas y rebabas cortantes, asegurando que el revestimiento de los cables no sufra raspaduras. Además, el patrón de perforaciones facilita enormemente el amarre y ordenamiento de los conductores mediante cintillos de sujeción.
  • Alineación y encaje milimétrico: El perfil prefabricado asegura dimensiones exactas y uniformes en cada tramo. Así pues, los diferentes tramos longitudinales quedan perfectamente encajados y alineados durante el montaje, garantizando la continuidad y rigidez de la ruta.
  • Suministro e instalación integral: El producto incluye su tapa protectora, uniones de empalme tipo eclisa y pernería adecuada. Como resultado, se minimizan los tiempos de instalación en obra al contar con todos los componentes mecánicos listos para su ensamblaje. Ficha Técnica
  • Producto: Bandeja portacables tipo perforada.
  • Marca: Bannex®.
  • Ancho útil (A): 200 mm.
  • Altura de peralte (H): 100 mm.
  • Longitud por tramo (L): 2400 mm.
  • Espesor de la plancha (E): 3 mm.
  • Material base: Plancha de acero al carbono estructural de 3 mm.
  • Acabado del material: Galvanizado en caliente (Hot-dip galvanized).
  • Norma de fabricación: Desarrollado bajo los criterios técnicos de la Norma NEMA VE-1.
  • Configuración de base: Troquelada/perforada para ventilación y fijación de cables.
  • Accesorios incluidos: Tapa de protección superior, juntas de unión tipo eclisa plana y pernería completa.
  • Kit de pernería: Pernos de cabeza redonda y cuello cuadrado tipo coche de 1/4"x3/4" provistos de arandela plana, arandela de presión y tuerca.
  • Cantidad de fijaciones: Pernos de sujeción por cada pieza de unión adecuados para el formato de altura de 100 mm.
