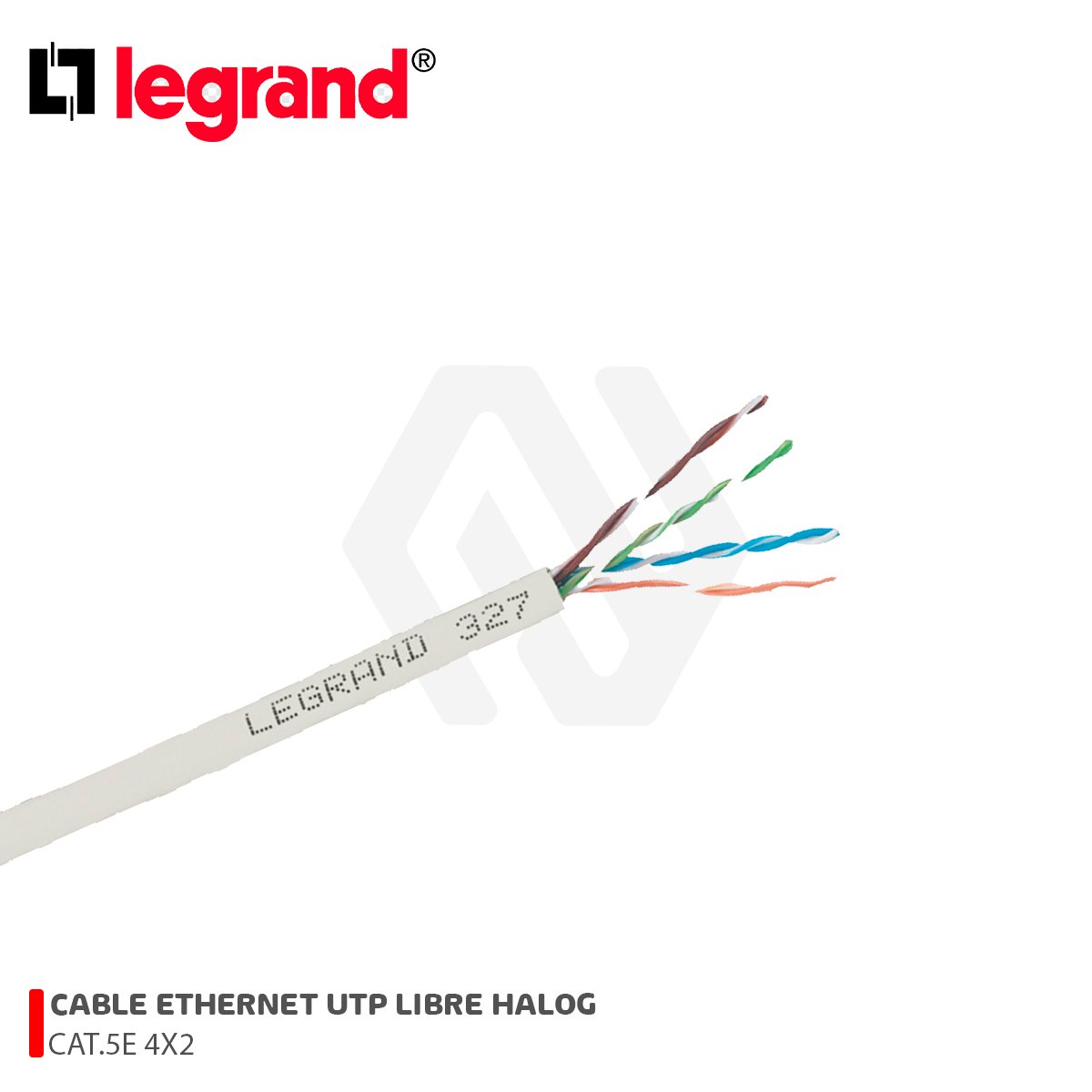

CABLE CAT.5E 4X2 UTP LIBRE HALOG 32750 LEGRAND

🔹 Datos Generales

• Categoría: Cat.5e
• Frecuencia nominal: 100 MHz
• Tipo: U/UTP (sin apantallamiento)
• Aplicación: Redes VDI (Voz, Datos, Imagen)
• Compatible con: IEEE 802.3bt PoE++ (Tipo 4)

🔹 Construcción

• Número de pares: 4 pares (4x2)
• Conductor: Cobre sólido
• Calibre: AWG 24
• Aislamiento: Polietileno (Ø 0,90 mm sobre aislamiento)
• Cubierta exterior: LSZH / LSOH (libre de halógenos)
• Color: Gris RAL 7035
• Diámetro nominal del cable: 5 ± 0,1 mm
• Peso aproximado: 36 kg/km

🔹 Prestaciones a 100 MHz (ANSI/TIA 568.2-D)

• Atenuación máxima: 22 dB / 100 m
• NEXT mínimo: 35,3 dB
• PS NEXT: 32,3 dB
• ACRF: 23,8 dB
• PS ACRF: 20,8 dB
• Return Loss: 20,1 dB
• Impedancia característica: 100 ± 5 Ω

🔹 Características Eléctricas (20 °C)

• Resistencia lineal máxima: 95 Ω/km
• Resistencia mínima de aislamiento: 5000 MΩ·km
• Rigidez dieléctrica: 1 kV / 1 min
• Velocidad de propagación: > 66 %

🔹 Condiciones de Instalación

• Radio mínimo de curvatura en instalación: 20 mm
• Temperatura de uso: –20 °C a +60 °C
• Temperatura de transporte y almacenamiento: 0 °C a +50 °C

🔹 Clasificación frente al fuego

• Euroclase: Dca s2d2a1 (también cumple Eca)
• Ensayos:
• EN 50399
• IEC / EN 60332-1-2
• IEC / EN 61034-2 (densidad de humo)
• IEC / EN 60754-2 (toxicidad y acidez de gases)

🔹 Normativas

• ANSI/TIA 568.2-D
• ISO/IEC 11801 (ed. 2.2)
• EN 50173-1
• EN 50288-3-1
• IEC 61156-5
