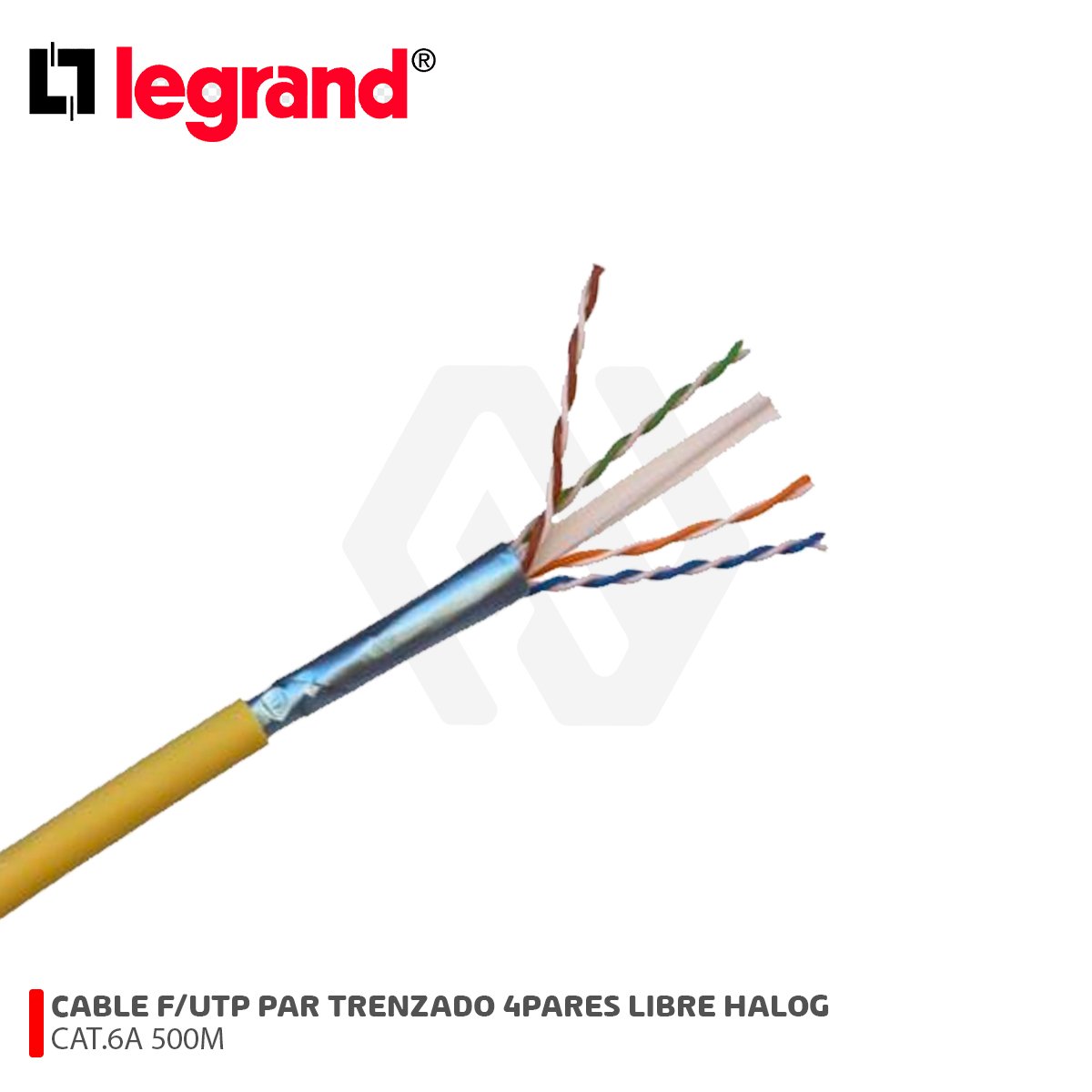

CABLE F/UTP CAT.6A 500M C/AMARILLO 32778 LEGRAND

🔹 Datos Generales

• Categoría: Cat.6A (Clase EA)
• Frecuencia de operación: hasta 500 MHz
• Aplicación: Redes LAN de muy alta velocidad (horizontal y backbone)
• Velocidad soportada: 10GBASE-T
• Tipo de cable: F/UTP (pantalla global de aluminio)
• Impedancia característica: 100 ± 5 Ω
• Presentación: Carrete de 500 m
• Color: Amarillo RAL 1018

🔹 Construcción

• Número de pares: 4 pares trenzados
• Calibre: 23 AWG
• Aislamiento: Polietileno sólido (PE)
• Diámetro sobre aislamiento: 1,16 ± 0,05 mm
• Separador interno: Cruz en “X” para reducción de diafonía
• Pantalla: Cinta aluminio/poliéster + hilo de drenaje de cobre estañado
• Cubierta exterior: LSZH (Low Smoke Zero Halogen)
• Diámetro nominal del cable: 7,3 ± 0,3 mm
• Peso aproximado: 51 kg/km

🔹 Prestaciones a 500 MHz (ANSI/TIA 568.2-D)

• Atenuación máxima: 45,3 dB / 100 m
• NEXT mínimo: 33,8 dB
• PS NEXT: 31,8 dB
• ACRF: 13,8 dB
• PS ACRF: 10,8 dB
• Return Loss: 15,2 dB

🔹 Características Eléctricas (20 °C)

• Resistencia lineal máxima: 93,8 Ω/km
• Resistencia mínima de aislamiento: 5000 MΩ·km
• Rigidez dieléctrica: 1 kV / 1 min
• Velocidad mínima de propagación: 65 %
• Compatible con: IEEE 802.3bt PoE++ Tipo 4

🔹 Condiciones de Instalación

• Radio mínimo de curvatura en instalación: 60 mm
• Temperatura de uso: –20 °C a +60 °C
• Temperatura de transporte/almacenamiento: –20 °C a +60 °C

🔹 Clasificación frente al fuego

• Euroclase CPR: Dca s2d2a1 (también conforme Eca)
• Ensayos:
• EN 50399
• IEC / EN 60332-1-2
• IEC / EN 61034-2 (densidad de humo)
• IEC / EN 60754-2 (acidez y toxicidad de gases)

🔹 Normativas

• ANSI/TIA 568.2-D
• ISO/IEC 11801 (ed. 2.2)
• EN 50173-1
• EN 50288-10-1
• IEC 61156-5
