BANDEJA PORTACABLE «ESCALERILLA» 500x100x3000MM 3MM GALVANIZADO ORIGEN C/TAPA, UNION Y PERNERIA BANNEX

Norma de fabricación: Desarrollado bajo los criterios técnicos de la Norma NEMA VE-1.

En Stock

Categorías: Bandeja Portacable tipo Escalerilla, Canalizacion, Montaje y Ditribucion Electrica, Sistemas de Bandejas Portacables y Accesorios de Instalación Marca: BANNEX

Descripción
Especificación

Descripción

BANDEJA PORTACABLE «ESCALERILLA» 500x100x3000MM 3MM GALVANIZADO ORIGEN C/TAPA, UNION Y PERNERIA BANNEX

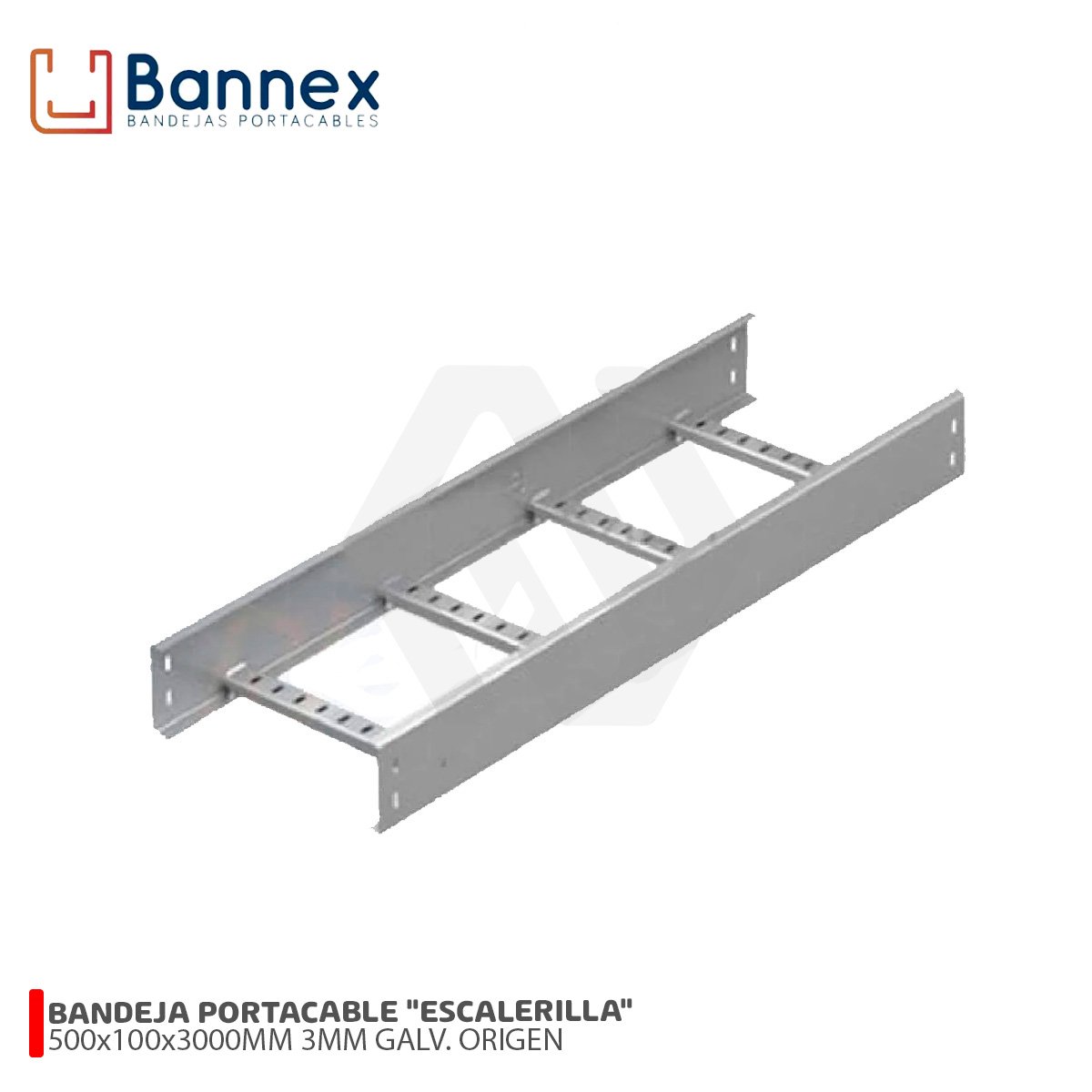

La BANDEJA PORTACABLE «ESCALERILLA» 500x100x3000MM 3MM Bannex es un sistema de canalización abierto y altamente ventilado. De hecho, se diseñó para soportar y organizar cables de fuerza y distribución donde la disipación de calor es crítica. Sus medidas de 500 mm de ancho y 100 mm de peralte ofrecen una capacidad optimizada para trayectos más específicos. Por lo tanto, es ideal para manejar tendidos de cableado en espacios reducidos. Además, permite un acceso rápido a los conductores para facilitar el mantenimiento y las derivaciones. Su robusta estructura en acero de 3 mm de espesor ofrece una resistencia mecánica superior. En consecuencia, es una opción altamente segura y confiable para instalaciones industriales o proyectos de carga pesada, proporcionando la máxima rigidez estructural frente a flexiones. Asimismo, su peso manejable dentro de la categoría industrial facilita enormemente su manipulación y montaje en altura sin comprometer la seguridad de la red.

Máxima ventilación y acceso: Su diseño tipo escalera, conformado por largueros y peldaños, permite un flujo de aire continuo que evita el sobrecalentamiento de los cables. De este modo, garantiza un rendimiento óptimo de los conductores eléctricos y facilita la salida de cables por la parte inferior.
Alineación y encaje milimétrico: El perfil prefabricado de 3 metros asegura dimensiones exactas en cada tramo. Por consiguiente, reduce los empalmes necesarios en tendidos largos y garantiza la continuidad y rigidez de la ruta.
Suministro e instalación integral: El producto incluye su tapa protectora (para resguardar el cableado de la caída de objetos o polvo), uniones de empalme tipo eclisa y pernería adecuada. Como resultado, se minimizan los tiempos de instalación en obra al contar con todos los componentes listos para su ensamblaje inmediato.

Producto: Bandeja portacables tipo escalerilla (abierta con peldaños transversales).
Marca: Bannex®.
Ancho útil (A): 500 mm.
Altura de peralte (H): 100 mm.
Longitud por tramo (L): 3000 mm.
Espesor de la plancha (E): 3 mm.
Material base: Plancha de acero al carbono de 3 mm.
Acabado del material: Galvanizado de origen (Pre-galvanizado / Sistema Sendzimir).
Norma de fabricación: Desarrollado bajo los criterios técnicos de la Norma NEMA VE-1.
Configuración de base: Tipo escalera para máxima disipación térmica y facilidad de inspección visual.
Accesorios incluidos: Tapa de protección superior, juntas de unión tipo eclisa plana y pernería completa.
Kit de pernería: Pernos de cabeza redonda y cuello cuadrado tipo coche (generalmente de 1/4"x3/4") provistos de arandela plana, arandela de presión y tuerca.
Cantidad de fijaciones: Pernos de sujeción por cada pieza de unión, adecuados para el formato y alta capacidad de carga de un peralte de 100 mm con espesor de 3 mm.
